Les vérins pneumatiques

SMC a toujours été à la pointe de la technologie pneumatique depuis 60 ans, offrant à ses clients des vérins pneumatiques d'une efficacité énergétique inégalée ainsi qu'une solution adaptée à chaque besoin.

En tant que pionniers, nous avons été un des premiers à créer un vérin avec guidage intégré. SMC continue d'innover pour garantir des produits répondant aux dernières tendances du marché, en matière d'automatisation industrielle.

Nous mettons toute notre expertise et le soutien nécessaire à votre disposition pour mener à bien votre achat en toute sérénité. Grâce aux informations et conseils suivants, vous pourrez sélectionner les vérins qui garantiront le fonctionnement correct de votre système.

Définition des vérins pneumatiques

Les vérins pneumatiques sont des dispositifs formés d’un tube fermé aux deux extrémités, appelées fond et nez, dans lequel se déplace un piston attaché à une tige. Le piston sépare le tube en deux chambres, où l’air peut entrer ou sortir par des orifices. En faisant varier la pression de l’air dans les chambres, le piston peut avancer ou reculer, et ainsi transmettre une force et un déplacement à la tige.

En plus d‘offrir un avantage économique pour de nombreuses applications (les environnements les plus difficiles inclus), les vérins sont faciles à installer et peuvent atteindre des vitesses allant de 0,1 m/s à 1,5 m/s (6,0 m/min à 90 m/min). Les vérins pneumatiques sont solides et flexibles grâce à la compressibilité de l’air, ce qui leur permet de supporter de fortes forces extérieures.

Les vérins pneumatiques appartiennent à la famille des actionneurs, car il crée un mouvement à partir d’une énergie. Il existe différents types de vérins pneumatiques selon leur action (simple ou double effet), leur forme (cylindrique ou rectangulaire), leur sens de fonctionnement (linéaire ou rotatif), et bien d‘autres. Les vérins pneumatiques sont utilisés dans de nombreux domaines, comme l’industrie, la construction, le recyclage, l’agriculture, etc.

Fonctionnement des vérins pneumatique

Les vérins pneumatiques produisent des mouvements linéaires ou rotatifs grâce à l’air comprimé qu’ils utilisent. L’air comprimé entre dans le cylindre via l’orifice d‘alimentation et pousse le piston dans une direction. Le piston transmet le mouvement et la force à la tige de piston, qui est reliée à la charge à déplacer. Selon le type de vérin, le piston peut revenir à sa position initiale par un ressort mécanique ou par l’alimentation pneumatique de la chambre opposée.

Pourquoi choisir les vérins pneumatiques SMC ?

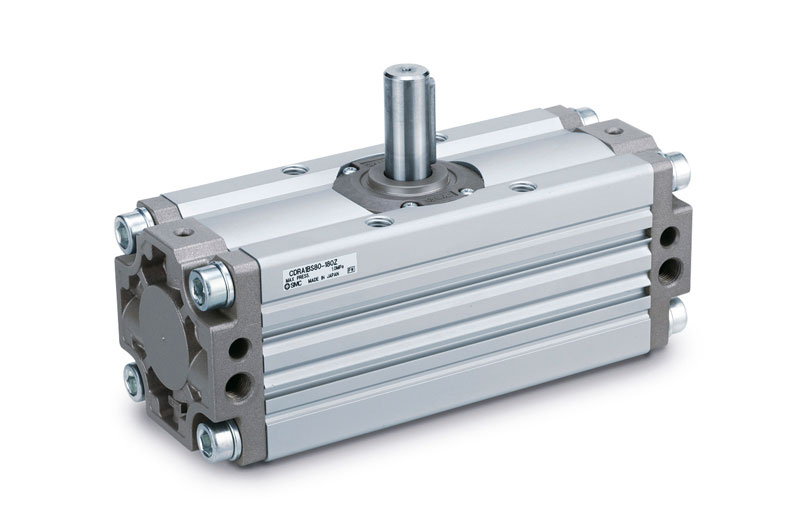

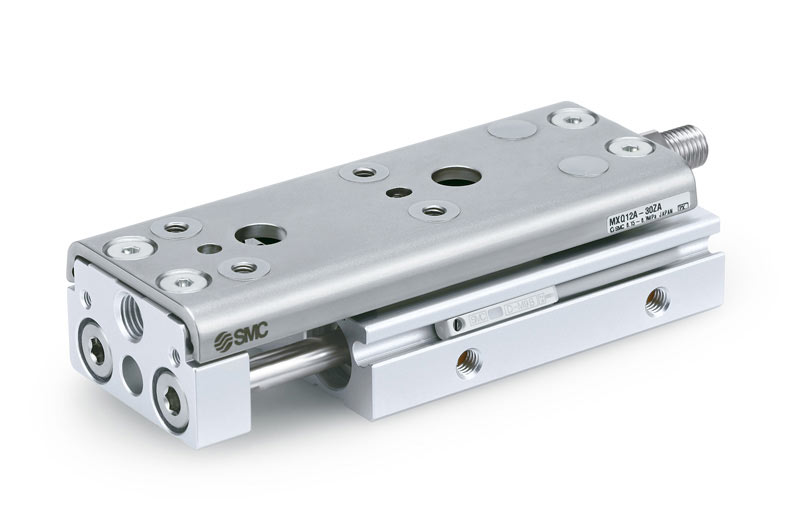

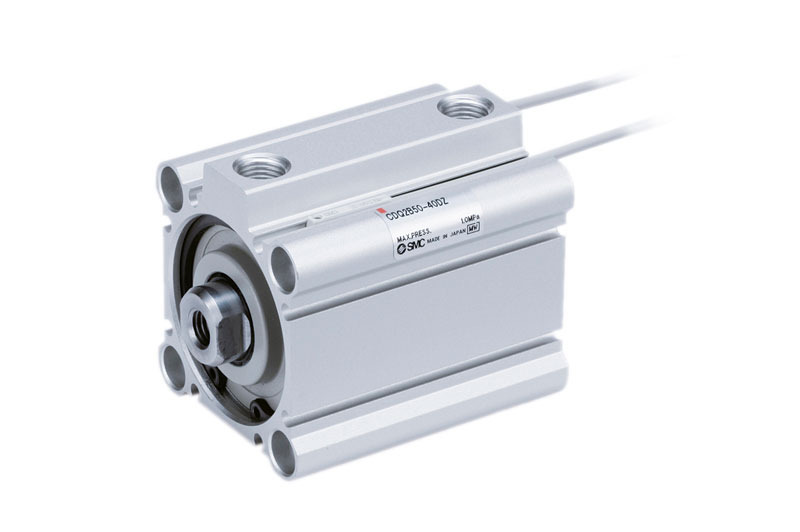

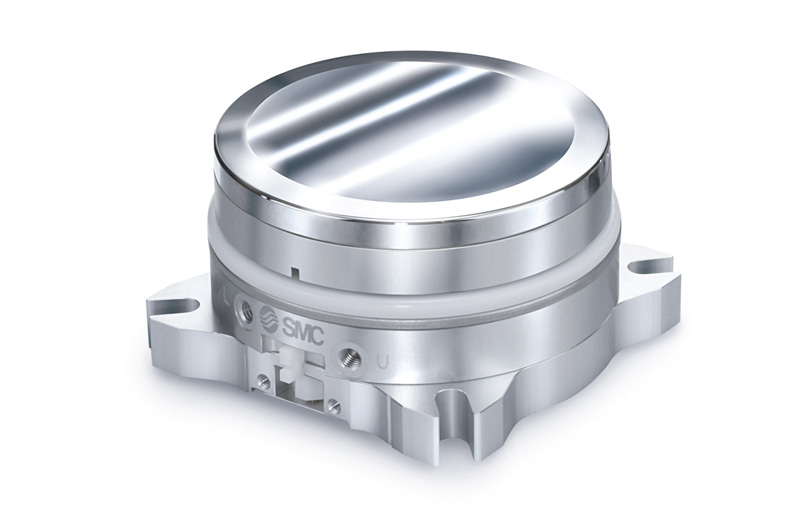

Notre gamme de vérins pneumatiques SMC se composent de produits compacts et légers, conçus pour réduire les coûts et augmenter votre productivité. De plus, nos vérins se distinguent par leur installation facile, leur conformité aux normes ISO et offrent une haute performance, fiabilité et flexibilité. Ils sont disponibles en différents types, tailles et options selon les besoins des applications. Dans notre catalogue de vérins pneumatiques, vous trouverez des vérins linéaires, des vérins guidés, des vérins rotatifs, des pinces pneumatiques, des vérins sans tige, et des vérins spéciaux.

Comment choisir un vérin pneumatique ?

Critères de sélection d’un vérin pneumatique

Plusieurs critères sont à prendre en compte lors de la sélection de vérins pneumatiques :

•    Diamètre : le diamètre de l'actionneur pneumatique se calcule en tenant compte de la force requise et de la pression de l'air comprimé.
•    Chocs en fin de course : sélectionner un amortissement élastique, pneumatique ou amortisseur hydraulique externe en fonction de la charge et vitesse de travail. Un amortissement conrrectement dimensionné protègera la mécanique du vérin ainsi que les pièces de travail.
•    Forces externes : le vérin peut être soumis à des forces externes, comme la flexion ou le flambage, qu'il faudra prendre en compte dans la sélection. Dans certains cas, il est nécessaire d'utiliser des systèmes de guidage externes ou intégrés à l'actionneur lui-même.
•    Débit d'air consommé : au moment de concevoir un circuit pneumatique, il est nécessaire de connaître la vitesse de fonctionnement du vérin pour calculer les conditions de flux d'air du système.
•    Moment d'inertie : dans le cas des actionneurs pneumatiques rotatifs, ce critère supplémentaire entre en jeu. Il est très important de calculer le moment d'inertie, car une erreur d'opération peut entraîner des dimensions et masses excessives ou une solution inadaptée.

Il est également primordial de prendre en compte les facteurs environnementaux pour augmenter la durée de vie des composants pneumatiques. Par exemple, un excès d'humidité, d'huile ou de particules pourrait provoquer des dysfonctionnements dans l‘application.
Optimiser la qualité de l'air comprimé en tenant compte des recommandations est la base de la maintenance préventive des systèmes pneumatiques.

Pression de l’air

On considère souvent que la pression de l’air qui alimente un vérin pneumatique est de 6 bar. L’alésage du vérin détermine sa force de poussée et de traction. Le tableau ci-dessous montre le calcul des forces de poussée et de traction d’un vérin pneumatique selon l’alésage et le diamètre de la tige. Cela vous permettra de sélectionner le dispositif approprié, qui correspondra exactement aux exigences de votre application.


Alésage en mm

Diamètre de tige en mm

Poussée en Newton à 6 bar

Traction en Newton à 6 bar

8

3

30

25

10

4

47

39

12

6

67

50

16

6

120

103

20

8

188

158

25

10

294

246

32

12

482

414

40

16

753

633

50

20

1178

989

63

20

1870

1681

80

25

3015

2721

100

25

4712

4418

125

32

7363

6881



Avantages des vérins pneumatiques SMC

Grâce à nos vérins pneumatiques, bénéficiez de nombreux avantages :

•    En plus d‘être simples et robustes, les vérins SMC sont faciles à installer et à entretenir.
•    Leur installation est rapide, précise et facilement réglable en fonction de la pression et du débit de l’air.
•    Nos produits ne présentent pas de risque d’incendie ou d’explosion, ce sont des dispositifs très sûrs.
•    Nos vérins sont économiques, consomment peu d’énergie et ont un faible coût d’achat et d’exploitation.
•    Flexibles, ils existent en différentes formes, tailles et courses pour s’adapter aux besoins de l‘applicationns.
•    La vitesse et la force des vérins peuvent être modifiées ou régulées en continu.
•    Les vérins pneumatiques n’ont pas besoin de circuits de retour, car l’air utilisé peut être libéré directement dans l’atmosphère.
•    La chaleur résiduelle n’affecte pas les unités d’entraînement électriques décentralisées, mais le compresseur central lui-même.

Chez SMC, nous sommes toujours présents pour vous accompagner étape par étape, grâce à notre équipe d'experts dans toute l'Europe et grâce à nos délais de livraison rapides. Découvrez comment vous pouvez obtenir davantage avec SMC, en quatre étapes simples.

"L'usine européenne principale SMC est stratégiquement localisée en République Tchèque, garantissant ainsi des délais de livraison courts à travers le continent, sur lequel nous fournissons plus de 30 pays. Nous avons la capacité de produire plus de 500 000 vérins par an. Notre usine est dédiée à la production des meilleures catégories de vérins, avec les compétences et la flexibilité nécessaires pour adapter nos composants et répondre aux exigences individuelles des clients."

Vratislav Stanek | Directeur d'usine République Tchèque

Informations relatives aux Vérins

A propos des vérins pneumatiques

Notre gamme complète

Comptant sur des décennies d'expertise en matière de technologie pneumatique, SMC est fier de son statut de pionnier en termes d'innovation dans l'univers des vérins à air comprimé. C'est grâce à cela que nous offrons à nos clients des solutions de haute qualité, rentables, flexibles et fiables.
La vaste gamme de vérins SMC permet de répondre, voire de dépasser les exigences de nos clients en termes de performance, de précision, de gain de place, d'efficacité et de sécurité. Découvrez notre gamme complète :

Réaliser tous les mouvements - Les vérins pneumatiques

Sélection de vérins

Chez SMC, nous nous engageons à rendre la sélection de vos produits et les processus de conception aussi simples et fluides que possible.

Notre approche omnicanal intégrée permet d'offrir à nos clients le meilleur des deux mondes : une sélection intuitive de produits en ligne, des outils de configuration et de conception pour des systèmes pneumatiques et électriques complexes, ainsi qu'une connexion humaine grâce à nos 1 500 ingénieurs experts répartis dans 30 pays à travers l'Europe.

Outils de sélection et dimensionnement

Outils de conception

Personnalisation

Il est possible que vous ayez besoin d'un vérin pneumatique personnalisé pour répondre à vos exigences particulières en matière d'automatisation. Peu importe votre demande, qu'elle soit environnementale ou technique, nos ingénieurs expérimentés sont à votre disposition pour vous aider à concevoir le cylindre adapté à vos besoins.

De la modification d'extrémité de tige à la réalisation de course intermédiaire en passant par la création de vérins à faible frottement, nous avons la réponse. De plus, notre gamme d'accessoires nous permet d'assembler une suite complète de références, avec notamment des régleurs de débit pour l’ajustement de la vitesse, des détecteurs de position, des amortisseurs de chocs internes ou externes ou encore des joints de compensation de l’alignement.

Traitement des commandes

La qualité des produits et la rapidité de livraison sont des arguments clé quand il s'agit de choisir un partenaire de confiance. Chez SMC, nous comprenons les challenges auxquels vous faites face en matière de gestion de l'approvisionnement, c'est pour cela que nous mettons un point d'honneur à rendre votre expérience aussi fluide que possible.

Avec une solide infrastructure dans toute l'Europe, notre usine en République Tchèque et notre entrepôt central à Anvers en Belgique, nous avons la possibilité de répondre rapidement à l'évolution croissante des exigences des clients et de la mondialisation.
