Üdvözöljük az SMC-nél

Műszaki segédtáblázatok

Találja meg a megfelelő elemeket pneumatikus rendszereihez

Megoldást kínálunk az Ön kihívására, mert támogatjuk Önt a megfelelő alkatrészek kiválasztásában.

Annak érdekében, hogy időt takarítson meg, a következő területeken biztosítjuk Önnek technikai támogatással kapcsolatos táblázatainkat:

  • A megfelelő elméleti hengererő kiválasztása
  • Szükséges névleges áramlási sebesség kiszámítása

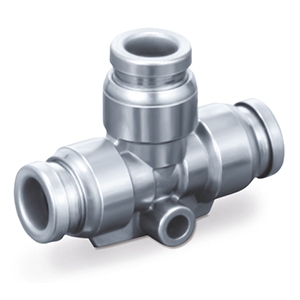

  • Szükséges menettípussal rendelkező csatlakozó megtalálása
  • és még sok más..

Kattintson ide a tartalom letöltéséhez

Hasznosnak találhatja a következőket is

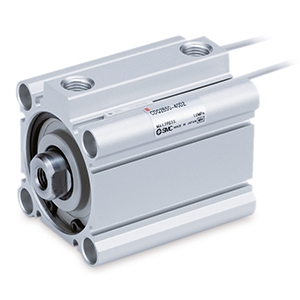

Elméleti hengererő

Levegő fogyasztás

Áramlás a csövekben és a csatlakozóban

Az alábbi táblázat a különböző méretű és hosszúságú csövek légáramlását mutatja. A felső érték csak a cső,
az alsó érték pedig olyan cső, amelynek egyik végén egyenes KQ2H szerelvény, a másik végén pedig KQ2L könyökcsatlakozó van.

Az áramlás (Qn) l/percben van megadva, azaz: bemenet = 0,6 MPa és kimenet = 0,5 MPa.

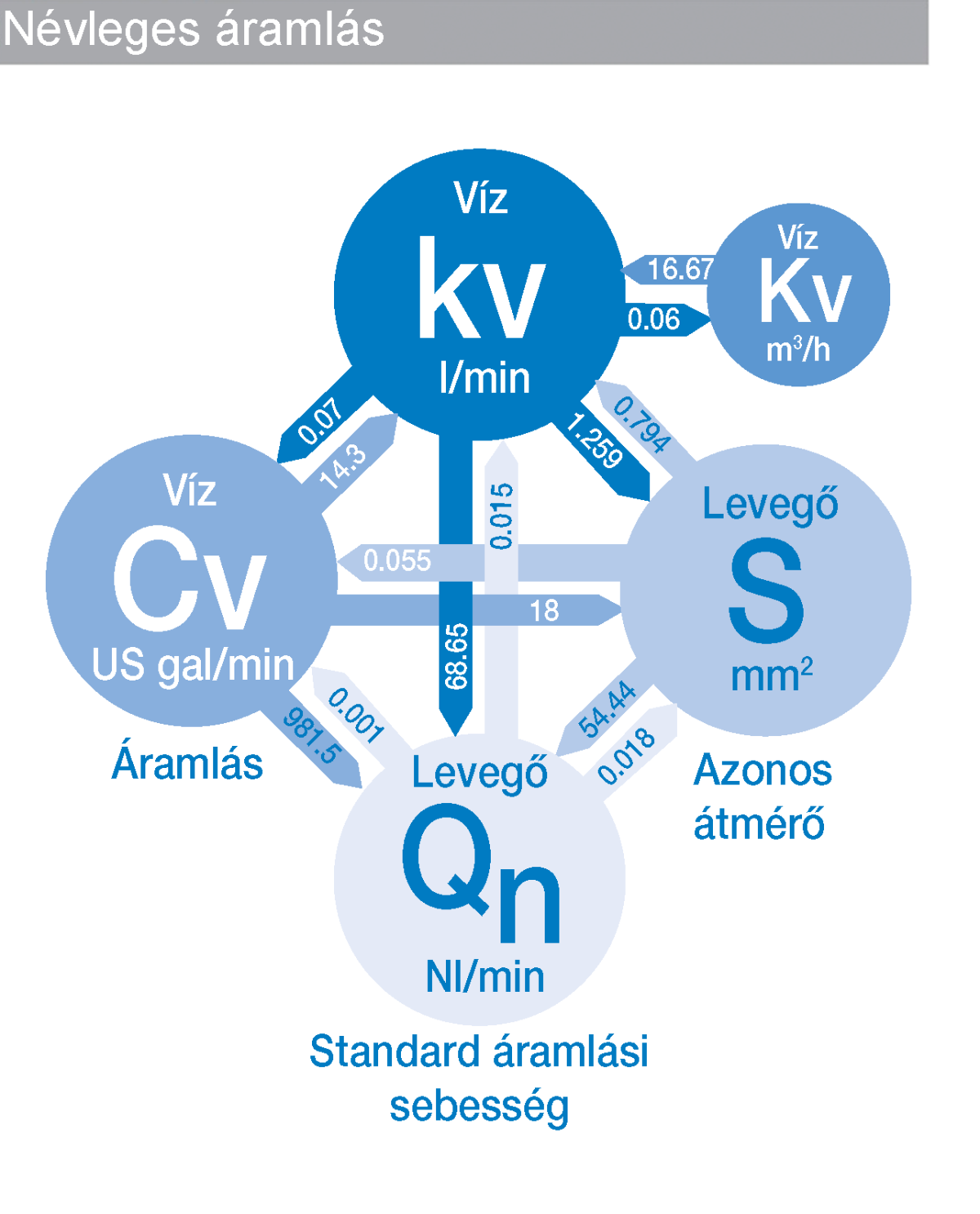

Névleges áramlás

Menettípusok

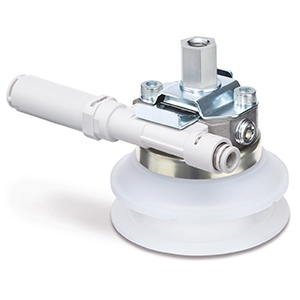

Vákuum korongok

Emelőerő meghatározása

Az elméleti emelőerejét (biztonsági tényező nélkül) a vákuum korongnak a vákuumnyomásból és az érintkezési felületből határozzuk meg.

Biztonsági tényező vízszintes emeléshez: 4
Biztonsági tényező függőleges emeléshez: 8
