Soluciones IO-Link

Disfruta de las ventajas de IO-Link con SMC

¿Cómo funciona realmente IO-Link?

IO-Link (IEC61131-9) es un protocolo de comunicación en serie estándar abierto que permite el intercambio bidireccional de datos de sensores y dispositivos compatibles con IO-Link y conectados a un maestro. El maestro IO-Link puede transmitir dichos datos a varias redes, buses de campo o buses backplane, haciendo que dichos datos sean accesibles para acciones inmediatas o para análisis a largo plazo a través de un sistema de información industrial (PLC, HMI, etc.). Cada dispositivo IO-Link tiene un archivo IODD (IO Device Description) que describe el dispositivo y sus capacidades IO-Link.

¿Por qué es importante IO-Link?

Con el Lean Manufacturing (fabricación eficiente), el foco de atención ha cambiado de nuevo.

Persiguiendo el objetivo de mejorar el rendimiento productivo, mediante el uso de operaciones más automatizadas y del uso del análisis de datos, la Smart Manufacturing (fabricación inteligente) está a la orden del día. Este enfoque basado en la tecnología, que utiliza maquinaria conectada a Internet para monitorizar el proceso de producción, ha impulsado el desarrollo de componentes inteligentes para las máquinas.

Los productos IO-Link de SMC pueden ayudarte a mejorar tu productividad y a reducir tus costes gracias a procesos de producción dinámicos y proporcionando la Smart Flexibility (flexibilidad inteligente) que la industria está demandando. Además, te permitirán apostar por la mejora continua de la estrategia de mantenimiento industrial de tu empresa.

Ventajas de IO-Link

El protocolo de comunicación IO-Link ofrece grandes ventajas:

  • Reducción de los costes globales
  • Aumento de la eficiencia del proceso
  • Mejora de la disponibilidad de la máquina

Diferencias entre IO-Link con respecto a otros protocolos de comunicación industrial

Las diferencias entre IO-Link y los protocolos de comunicación en bus de campo como Profinet, EthernetIP o EtherCAT, entre otros, se podrían resumir en:

1- Comunicación punto a punto

Cada dispositivo de IO-Link está conectado directamente a un puerto de maestro, lo que reduce el número de nodos con respecto al bus de campo, simplificando, así, la gestión de la red.

2 – Distancia hasta 20 metros

El bus de campo actúa como backbone para distancias más largas.

3 – Velocidad de comunicación más baja (COM 3 = 230.4 kbps )

Se pueden usar conectores y cables estándar sin apantallar.

4 – Paquetes de datos más pequeños (0-32 bytes)

Por ejemplo, con Ethernet/IP se procesan grandes cantidades de datos a velocidades de 10 Mbps o 100 Mbps, y hasta 1500 bytes por paquete.




Ejemplos de aplicaciones con IO-Link

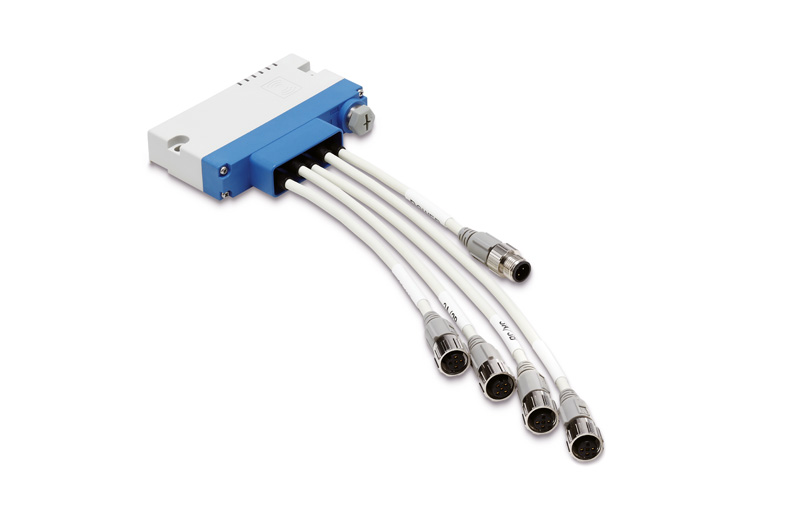

  • Mantenimiento preventivo a través de la descentralización de bloques de electroválvulas

Con una unidad de transmisión en serie IO-Link se podrían gobernar electroválvulas de forma descentralizada, obteniendo información útil para diagnosticar el proceso industrial:

- Análisis del número de operaciones de la válvula

- Análisis de la temperatura interna

- Detección de circuito abierto

- Detección de cortocircuito

- Identificación de fallos de alimentación internos

- Identificación de fallos internos

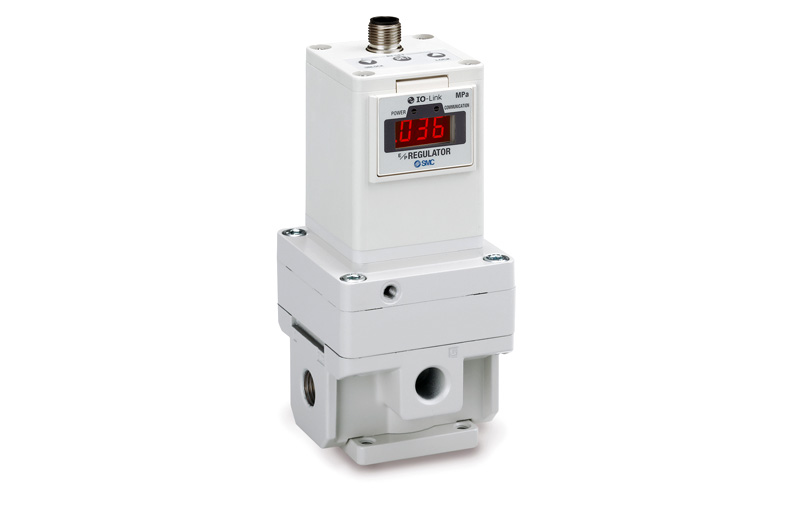

  • Regulación de presión y confirmación de la presión alcanzada

Utilizando IO-Link para comunicarnos con los reguladores de presión, se puede prescindir de dos módulos separados para entradas y salidas, y manejar todas las señales analógicas en un solo módulo, reduciendo así la cantidad de señales de ocho a cuatro.

De esta manera, se estandarizan módulos y cables, facilitando las labores de mantenimiento.

En la siguiente ilustración se muestra gráficamente este ejemplo de aplicación con y sin IO-Link:



IO-Link con SMC: Las 6 ventajas

Las soluciones IO-Link de SMC te aportarán las siguientes ventajas:

1. Mayor disponibilidad de datos

2. Diagnóstico de producto

3. Cableado estándar

4. Acceso remoto

5. Fácil sustitución del dispositivo

6. No manipulable

Descúbrelas:

Información relacionada con IO-Link

También te puede interesar

Mayor disponibilidad de datos

Mayor disponibilidad de datos

Hay tres tipos de datos primarios disponibles, que se clasifican como datos cíclicos (datos transmitidos automáticamente de forma regular) o datos acíclicos (datos transmitidos según sea necesario o a petición).

  • Datos de procesos. Lo que lee el dispositivo
  • Datos de servicio. Información sobre el dispositivo
  • Datos de eventos. Notificaciones (diagnóstico)
Mayor disponibilidad de datos

Diagnóstico de producto

Diagnóstico de producto

No es necesario esperar a que se produzca un fallo del proceso para sustituir un sensor.

Los dispositivos se pueden monitorizar de forma continua para conocer su estado con Datos de eventos.

Dependiendo del dispositivo, puedes monitorizar si presentan una excesiva temperatura o presión, si están fuera de rango, si se ha producido un fallo interno, etc.

Diagnóstico de producto

Cableado estándar

Cableado estándar

Transmisión digital de todos los valores medidos, por lo que todos los parámetros del dispositivo se almacenan en el maestro IO-Link. La transferencia de datos se basa en una señal de 24 V y no se requieren cables apantallados.

Cableado estándar

Acceso remoto

Acceso remoto

Las soluciones personalizadas obligan a una modificación continua de los parámetros. El control global del ajuste desde el sistema de control (PC) minimiza el tiempo requerido, aumentando la disponibilidad de la máquina.

Acceso remoto

Fácil sustitución del dispositivo

Fácil sustitución del dispositivo

La sustitución mediante un sistema plug & play simplifica la conexión: un conector común para comunicación y alimentación.

Los parámetros se almacenan en el maestro, permitiendo así el ajuste automático cuando el dispositivo está conectado.

Fácil sustitución del dispositivo

No manipulable

No manipulable

La función de bloqueo de las teclas evita que personas no autorizadas modifiquen accidentalmente los ajustes.

No manipulable


IO-Link: sensores y soluciones SMC

IO-Link es un protocolo de comunicación que trabaja a nivel de campo (entorno OT), es decir, en los sensores y en los actuadores.

Disponer de sensores IO-Link, combinados con otras soluciones compatibles con este protocolo, permite gobernar los datos de las máquinas y procesos de una manera estandarizada y bidireccional, ayudándote a avanzar hacia la fabricación inteligente.


  • Maestro

  • Maestro wireless

  • Sensores

  • Actuación

  • Vacío

Maestro

Transparencia de datos desde los sensores y los actuadores hasta la automatización a través de un maestro IO-Link.

Maestro wireless

Benefíciate de las ventajas de la última tecnología gracias a la combinación de las comunicaciones inalámbricas (wireless) y IO-Link

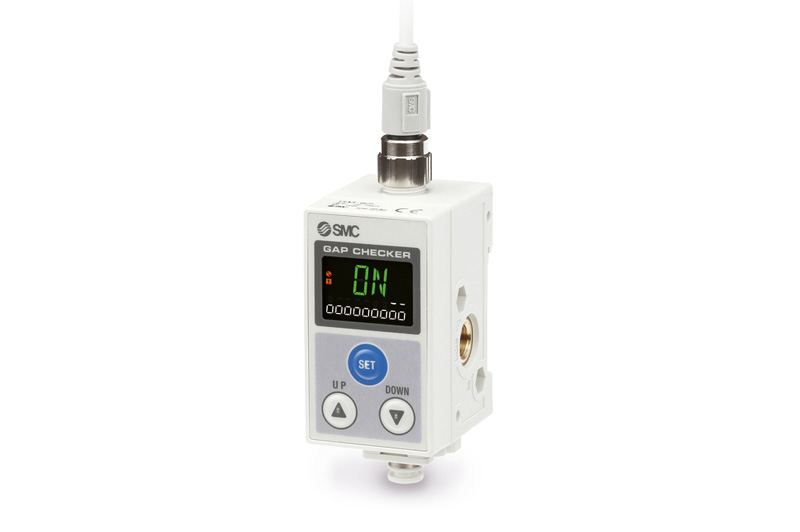

Sensores

Descubre una diversa gama para medir el flujola presiónel vacío y la posición del actuador, lo que permite el intercambio de datos de diagnóstico hasta el nivel de automatización.

Flujostatos

Presostatos

Vacuostatos

Detectores de posición

Actuación

Transmisión de datos de parametrización al actuador a través de IO-Link

Vacío
