Wir haben die Lösung für Ihre Herausforderung, denn wir unterstützen Sie bei der Auswahl der richtigen Komponenten für Ihre Maschinen.
Um Zeit zu sparen, stellen wir Ihnen unsere Tabellen zur technischen Unterstützung in den folgenden Bereichen zur Verfügung:
Entwerfen Sie komplette pneumatische Systeme. Nach der unkomplizierten Eingabe Ihrer Systemanforderungen zeigt Ihnen die Software die wesentlichen Informationen an.
Bei der Gestaltung pneumatische Systeme ist es wichtig, den Druckluftverbrauch und die erforderliche Durchflusskapazität im Blick zu behalten. SMC unterstützt Sie dabei mit einem einfach zu bedienenden Tool, das Ihnen schnell die gewünschten Ergebnisse liefert.

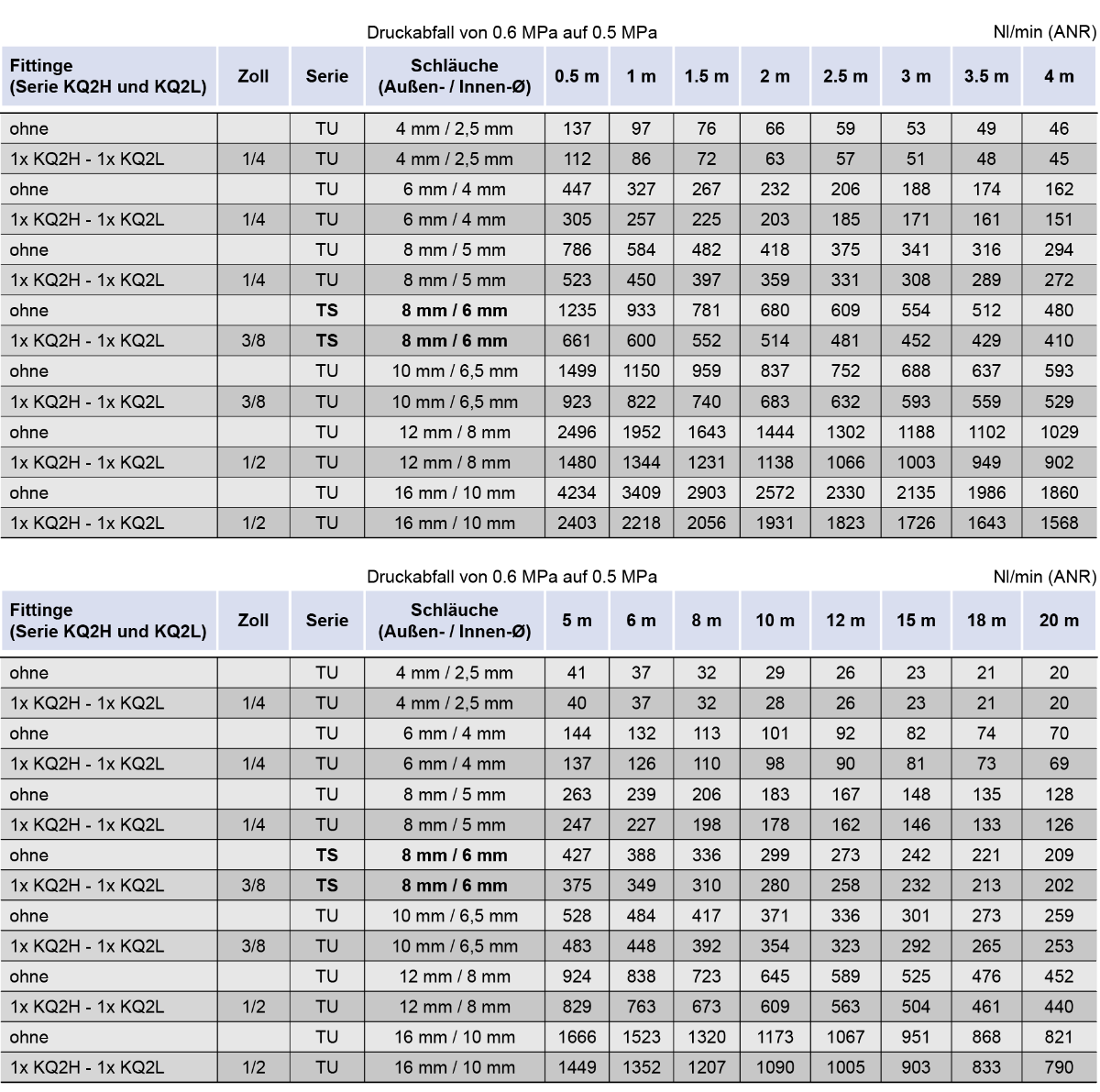

Verwendeter Schlauchtyp: Polyurethan (TU) Standardschlauch
Standard-Referenzatmosphäre und Normliter nach ISO 8778:2003 und JIS B 8393:
Messen Sie den Druckabfall oder die maximale Durchflussmenge einer Rohrleitung, um festzustellen, ob die Dimensionierung korrekt ist und die Anlage ordnungsgemäß funktioniert.
Bei der Gestaltung pneumatische Systeme ist es wichtig, den Druckluftverbrauch und die erforderliche Durchflusskapazität im Blick zu behalten. SMC unterstützt Sie dabei mit einem einfach zu bedienenden Tool, das Ihnen schnell die gewünschten Ergebnisse liefert.

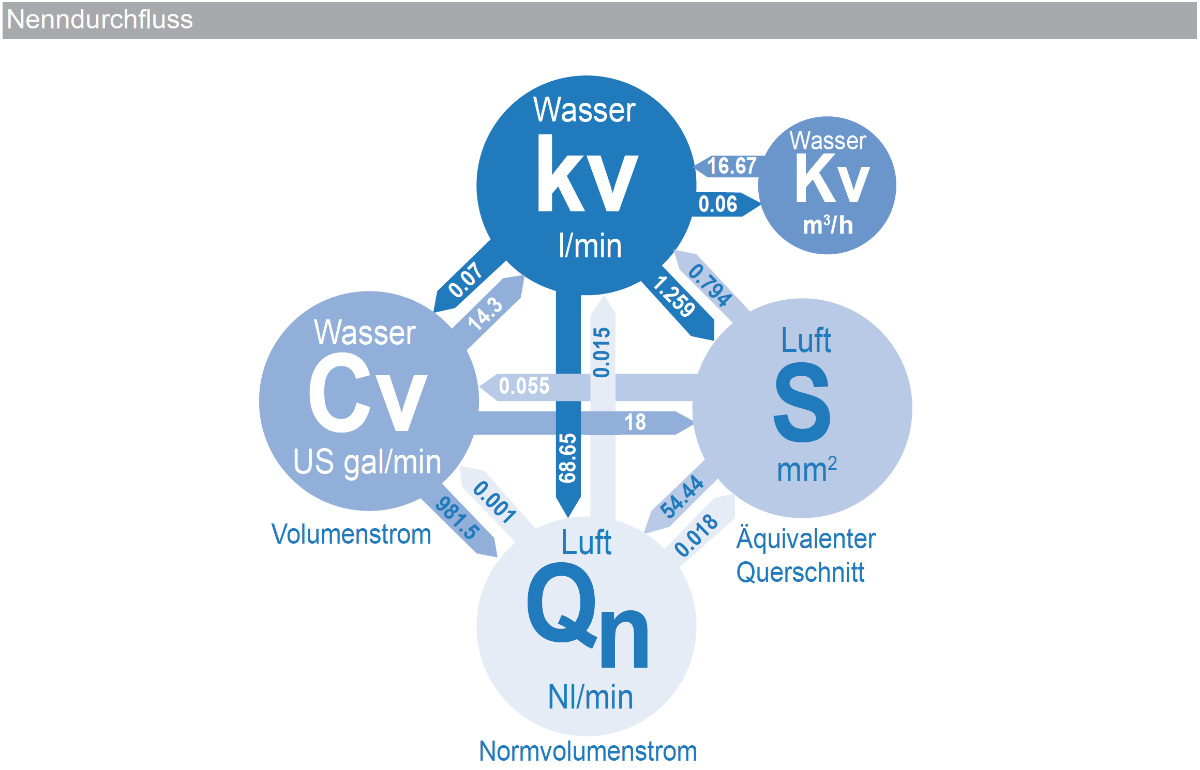

Die Berechnung von Durchflusskennwerten - z. B. Durchfluss, Druckabfall, Eingangsdruck, Ausgangsdruck oder Leitwert - kann aufwendig sein. Muss es aber nicht, mit unserem Online-Tool geht's einfach.
Informieren Sie sich über den Energieverbrauch Ihres pneumatischen Equipments, um den Luftverbrauch zu optimieren und die Energiekosten zu senken.

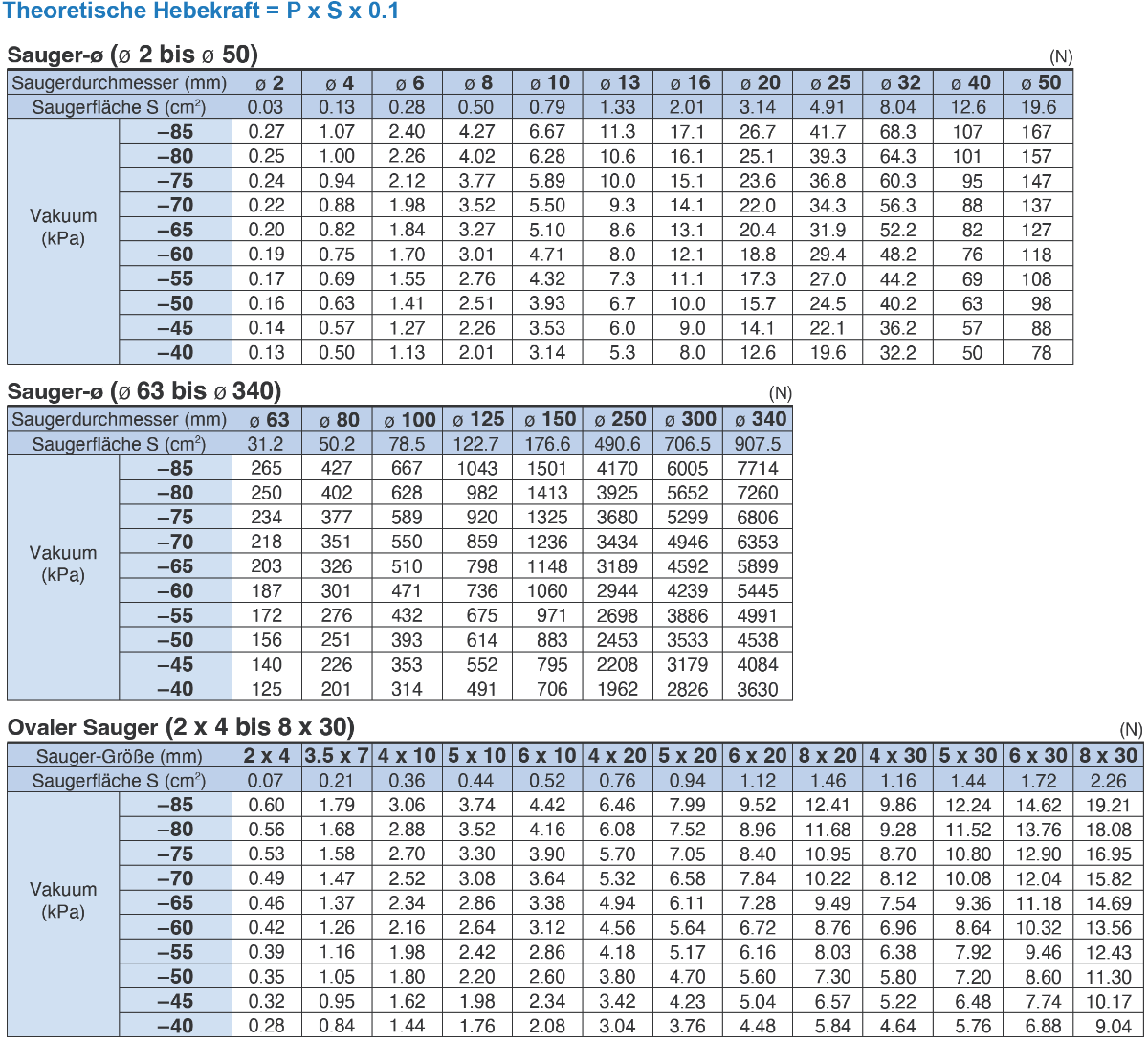

Ermitteln der Hebekraft
Die theoretische Hebekraft (ohne Sicherheitsfaktor) lässt sich anhand des Saugerdurchmessers und des Vakuums
berechnen. Die erforderliche Hebekraft ergibt sich dann durch Dividieren der theoretischen Hebekraft durch den
Sicherheitsfaktor t.
Sicherheitfaktor für horizontales Heben: 4
Sicheheitsfaktor für vertikales Heben: 8
