Konfigurátory a software od SMC jako podpora pro navrhování a optimalizaci komponentů pro vaše aplikace

Pro sestavení jednotky úpravy stlačeného vzduchu přesně dle potřeb vašeho výrobního procesu

Pro sestavení ventilového bloku dle vašich představ pro řady ventilů SY, pro prostorově úsporný JSY ventil nebo ventily VQC, SV. K dispozici i jednotky sériového přenosu dat  a provedení pro bezpečnostní funkce.

PneuDraw vám umožňuje rychle a snadno nakreslit pneumatická schémata. Pneumatické symboly jsou propojeny s aktuálním portfoliem SMC prvků.

Pro sestavení jednotky úpravy stlačeného vzduchu přesně dle potřeb vašeho výrobního procesu.

Podívejte se na demonstrační video

Pro sestavení ventilového bloku dle vašich představ pro řady ventilů SY, pro prostorově úsporný JSY ventil nebo ventily VQC, SV. K dispozici i jednotky sériového přenosu dat  a provedení pro bezpečnostní funkce.

Podpora jak při výběru tak při nastavení digitálních snímačů tlaku, vakua a průtoku tak, abyste mohli využít veškeré jejich vlastnosti.

Správná kvalita stlačeného vzduchu díky odpovídající velikosti sušičky. Po zadání 5 parametrů dle požadavků vaší aplikace, vám online software vybere nejvhodnější provedení sušičky.

Výpočet optimální velikosti vzdušníku dle požadavků vaší aplikace.

Výběr optimálního multiplikátoru ve 3 krocích pro dosažení vyššího tlaku pouze v části výrobní linky nebo u daného zařízení.

Podpora během návrhu celého pneumatického obvodu a při optimalizaci velikosti a spotřeby (energie a médií) zvolených pneumatických prvků.

Kontrola zatižitelnosti vedení válce dle specifických požadavků vaší aplikace.

Jednoduchý výběr díky řadě názorných zobrazení způsobu nárazu, směru nárazu, typu a velikosti zátěže pro odpovídající hydraulický tlumič dle specifických požadavků vaší aplikace.

Podpora pro výběr vhodného kyvného pohonu pro vaši aplikaci.

Výběr optimální velikosti úchopné hlavice pomocí online programu ve 4 jednoduchých krocích.

Výběr vhodného elektrického pohonu dle vašich specifických požadavků a výpočet výkonu v různých provozních podmínkách.

Tvorba optimálního vakuového obvodu, včetně vakuových přísavek, ejektorů, hadic, řídicích ventilů (vakuový + uvolňovací ventil), škrticích ventilů a vakuových jednotek.

Výběr vhodného procesního 2/2 nebo 3/2 ventilu na základě provozních podmínek vaší aplikace.

Pro vysoce výkonné, správně a efektivně běžící stroje a aplikace. Výběr vhodného zařízení pro regulaci teploty médií ve 3 jednoduchých krocích.

Vyberte správné produkty pro řešení vaší bezpečnostní aplikace. TÜV-ověřená řešení podle směrnice ISO 13849.

Všechny symboly pro navrhování vašeho pneumatického obvodu ve formátu .dxf. Projděte si je a jednoduše stáhněte ten, který právě potřebujete.

PneuDraw vám umožňuje rychle a snadno nakreslit pneumatická schémata. Pneumatické symboly jsou propojeny s aktuálním portfoliem SMC prvků.

Optimální podpora pro tvorbu pneumatických a elektrických schémat. Tato rozsáhlá knihovna s makry pro EPLAN má i přímý link na SMC digitální katalog.

Usnadněte si návrh řešení pro vaši aplikaci pomocí našeho CAD katalogu, který obsahuje 2D/3D CAD modely všech produktů, které máme k dispozici. Solidworks, CATIA nebo jakýkoli jiný typ, který budete potřebovat.

Zde si můžete stáhnout soubory CAD modelů s nejběžnějšími položkami v nejpoužívanějším formátu (STEP AP214). Jednoduše  si vyberte produktovou řadu z níže uvedeného seznamu.

Tento software jsme vyvinuli proto, aby se vám snadněji pracovalo s našim zařízením HRR.

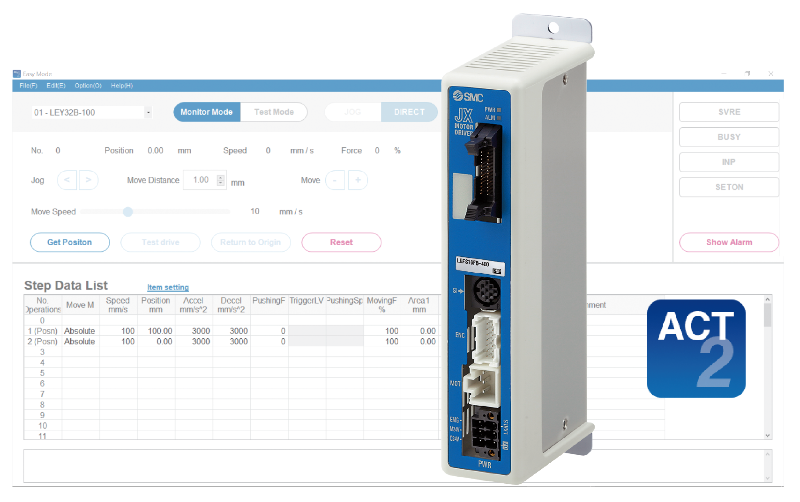

Konfigurační software pro nastavení parametrů a monitoring

driverů řady JXC□1, JXC□H, JXC□F, LECA6, LECPA.

Software pro Energy Efficiency se zaměřuje na spotřebu energie vašeho pneumatického zařízení, pro optimalizaci stlačeného vzduchu, čímž snížíte vaše náklady.

Výpočet ve 2 jednoduchých krocích obsahuje čas pro naplnění nebo vyprázdnění vzdušníku, součet časů pro naplnění a vyprázdnění vzdušníku nebo čas do vyrovnání tlaku mezi vzdušníky.

Po zadání výchozích provozních podmínek bude vypočítána spotřeba stlačeného vzduchu a / nebo požadovaný průtok daného válce, kyvného pohonu, úchopné hlavice nebo trysky pro ofuk.

Výpočet průtoku na základě požadovaného vstupního tlaku, tlakových ztrát a relativní rychlosti proudění pro jednotlivý prvek nebo pro komplexní systém pneumatických prvků.

Software pro zjednodušení komplexních výpočtů. Výsledný moment setrvačnosti nebo poloha těžiště při působení jedné nebo více zátěží jsou díky tomuto softwaru jednoduchým výpočtem.

Sledujte množství kondenzované vod

Bez správně provedeného rozvodu stlačeného vzduchu to nejde.

Výpočty podle stavové rovnice plynů.
