Zapoznaj się z innymi ważnymi produktami, które mamy, aby zaspokoić Twoje szczególne potrzeby

Zobacz katalog produktu

• Zużycie powietrza: maks. 46% redukcji
  - Wykorzystuje powietrze wydmuchiwane ze strony powrotu do zasilania strony wysuwu, tym samym ponownie wykorzystując powietrze (wbudowany obwód powrotny wydmuchu)
• Pozwala na większe oszczędności energii przez samo podłączenie przewodów do siłownika
• Wymiary i wymiary montażowe są takie same, jak w przypadku istniejącego produktu serii CDQ2, tylko w wersji z przelotowymi otworami montażowymi.

Zobacz katalog produktu

• Teraz bardziej kompaktowy i lekki dzięki zastosowaniu wielokątnego tłoka
  - Waga: zredukowana o 30 % (199 g → 139 g)
  - Wysokość: zredukowana o 15 % (49.5 mm → 42 mm)
  - Długość: zredukowana o 13 % (45 mm → 39 mm)
  - Długość całkowita: zredukowana o 11 % (50 mm → 44.5 mm)
• Małe czujniki położenia tłoka można montować na 4 powierzchniach.

Zobacz katalog produktu

• Teraz bardziej kompaktowy i lekki dzięki zastosowaniu wielokątnego tłoka
  - Ta sama wysokość co istniejący model, ale o zmniejszonej szerokości i długości całkowitej
• Waga: zredukowana o 28 % (278 g → 200 g)
• Szerokość: zredukowana o 27 % (45 mm → 33 mm)
• Długość całkowita: zredukowana o 7 % (50 mm → 46.5 mm)
   - Małe czujniki położenia tłoka można montować na 2 powierzchniach.

Zobacz katalog produktu

• Ten produkt jest w stanie zapewnić podwójną siłę w porównaniu z serią CQ2, bez zmiany szerokości, dzięki zastosowaniu prostokątnego tłoka
• Waga: zredukowana o 51 % (648 g → 317 g)
• Długość całkowita: zredukowana o 50% (130.5 mm → 65 mm)
• Małe czujniki położenia tłoka można montować na 4 powierzchniach.

Zobacz katalog produktu

• Teraz bardziej kompaktowy i lekki dzięki zastosowaniu tłoka o prostokątnym kształcie
• Waga: zredukowana o 49 %
• Szerokość: zredukowana o 35 %
• Długość całkowita: zredukowna o 10 %
• Montaż możliwy na 5 kierunków
  - Rozstaw i średnica otworów montażowych do montażu bocznego są takie same, jak w istniejącym modelu serii CU
• Dedykowana podkładka pozwala na zmianę wysokości montażu na boku.

Zobacz katalog produktu

• Kompaktowy, lekki
  - Długość całkowita zredukowana o 25 %
  - Waga zredukowana o 27 %
• Nowy wspornik montażowy do czujników położenia tłoka
  - Dotyczy to zastosowania czujników D-M9 (możliwy montaż bezpoścredni)
• Specyfikacje są takie same, jak w przypadku istniejącej serii CJ2.

Zobacz katalog produktu

• Teraz bardziej kompaktowy i lekki dzięki zastosowaniu tłoka w kształcie kwadratu
  - Waga: zredukowana o 59 % (170 g → 70 g)
  - Długość całkowita: zredukowana o 25 % (132 mm → 99.5 mm)
• Zmniejszone wymiary pokrywy (jedna wielkość, mniejsza od istniejącego modelu) ale ze zwiększoną wydajnością
• Małe czujniki położenia tłoka można montować na 4 płaszczyznach.

Zobacz katalog produktu

• Sterowanie 2 prędkościami skraca czas cyklu
• Umożliwia złagodzenie uderzenia na końcu skoku
  - Zapewnia złagodzenie udarowe w przypadkach, gdy trudno jest zainstalować amortyzator uderzeń
• Może być łatwo dodany do istniejącego wyposażenia dzięki instalacji pomiędzy zaworem a siłownikiem
• Brak wpływu na wahania ciśnienia zasilającego
• Przykład zastosowania: do łagodzenia uderzenia przy otwieraniu/zamykaniu drzwi.

Zobacz katalog produktu

Deklaracja Zgodności

• Możliwość zastosowania do istniejących systemów bezprzewodowych
• Kompaktowy i lekki
  - Powierzchnia: zredukowana o 61 %* (155 cm2 → 59.8 cm2)
  - Objętość: zredukowana o 86 %* (1139 cm3 → 159 cm3)
  - Masa: zredukowana o 87 %* (965 g → 130 g)

* Dla rozwiążania typu e-CON

Zobacz katalog produktu

Deklaracja Zgodności (1)

Deklaracja Zgodności (2)

Instrukcja konserwacji

Instrukcja obsługi

• Zwiększona siła uderzenia dzięki wyższemu ciśnieniu szczytowemu
  - Drastyczna redukcja zużycia powietrza i czasu pracy
  - Wysokie ciśnienie szczytowe: 3 lub więcej razy
  - Zużycie powietrza: zredukowane o 93%.
• Kompaktowa konstrukcja pozwala na montaż w wąskich przestrzeniach.

Zobacz katalog produktu

Certyfikat CE

• Praca w 2 punktach jest możliwa bez programowania (od końca do końca)
• Zmniejszona siła robocza (należy ustawić tylko prędkość i siłę)
• Zmniejszona nakład pracy na okablowanie (tylko 2 wejścia / wyjścia na oś)
• Oszczędzanie przestrzeni
  - Zajmowana powierzchnia: zmniejszona nawet o ok. 79%.

Zobacz katalog produktu

Certyfikat CE

Instrukcja obsługi

• Płyn nie styka się z ruchomymi częściami zaworu, więc nie ma dopływu zanieczyszczeń; odłączenie przewodu po użyciu eliminuje potrzebę ponownego mycia, zapewniając tym samym dobrą higienę
  - Kompaktowa szerokość zaworu: 20 mm
  - Pobór mocy: 1.5 W (wbudowany obwód oszczędzania energii)
  - Poprawiona żywotność przewddów
• Mniejsze uszkodzenia przewodów dzięki łukowemu kształtowi zacisku
  - łatwiejsza wymiana przewodów.

Zobacz katalog produktu

• Teraz bardziej kompaktowy i lekki dzięki zastosowaniu ośmiokątnego tłoka
  - Waga: zredukowana o 35 % (750 g → 487 g)
  - Długość całkowita: zredukowana o 16 % (189 mm → 158 mm)
  - Wysokość/szerokość: zredukowana o 10 % (52 mm → 47 mm)
• Regulacja amortyzacji pneumatycznej nie jest wymagana ze względu na nieregulowaną amortyzację
  - Wbudowany gumowy zderzak redukuje metaliczny hałas, który pojawia się, gdy tłok się zatrzymuje
• Małe czujniki położenia tłoka można zamontować na 4 powierzchniach (montaż na prętach ściągających)
  - Zastosowane czujniki położenia: D-M9.

Zobacz katalog produktu

• Ten produkt jest w stanie zapewnić dwukrotnie większą siłę niż seria MB, bez zmiany szerokości, dzięki zastosowaniu prostokątnego tłoka
• Długość całkowita: zredukowana o 47 % (335 mm → 179 mm)
• Waga: zredukowana o 20 % (1500 g → 1200 g)
• Małe czujniki położenia tłoka można montować na 4 powierzchniach (montaż na prętach ściągających)
• Regulacja amortyzacji pneumatycznej nie jest wymagana ze względu na nieregulowaną amortyzację
• Kształt korpusu zapobiegający gromadzeniu się zanieczyszczeń.

Zobacz katalog produktu

• Teraz bardziej lekki i kompaktowy dzięki zastosowaniu prostokątnego tłoka
  - Szerokoć: zredukowana o 21 % (48 mm → 38 mm)
  - Waga: zredukowana o 37 % (3.29 kg → 2.07 kg)
  - Dłudość całkowita: zredukowana o 7 % (100 mm → 93 mm)
• Dopuszczalne obciążenie boczne i dopuszczalna energia kinetyczna są takie same, jak w istniejącym modelu serii MGP
• Dopuszczalny moment obrotowy płyty i dokładność zabezpieczenia przed obrotem są takie same jak w istniejącym modelu serii MGP.

Zobacz katalog produktu

Certyfikat CE

• Szerokość zaworu A = 6,5 mm
• Serię SJ3000, SJ2000 i SJ1000 można montować razem
• Wersja z wewnętrznym złączem elektrycznym
  - Łatwo jest wymienić zawory i zwiększyć lub zmniejszyć liczbę stacji
• Ręczne blokowanie
• Możliwe jest podłączenie przewodów do złącza wtykowego o średnicy ø2.

Zobacz katalog produktu

• Zużycie powietrza mniejsze o 40%
• Hałas pracy: 65 dB (A) (redukcja o 15 dB (A))
• Czas wzmacniania ciśnienia: o 32% krótszy
• Prosty, zwarty kształt
  - Wbudowany tłumik
  - Nie ma już potrzeby stosowania pokrętła regulatora ciśnienia dzięki stałemu współczynnikowi wzrostu ciśnienia
• Zgodność montażu z istniejącym modelem.

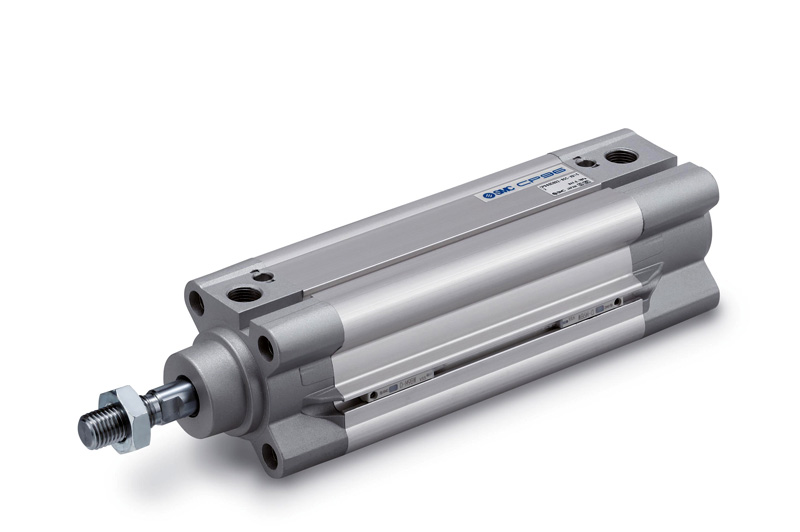

Właściwości produktu

• Nowa konstrukcja: płaska powierzchnia
  - CP96-X3151: standardowy
  - CP96-X3152: wersja o mniejszej długości całkowitej, maks. 12% redukcja (niezgodne z normą ISO 15552)
• Czujniki położenia tłoka mogą być wkładane z obu stron do montażu bezpośredniego i mogą być montowane na 4 powierzchniach.

Właściwości produktu

• Nowa konstrukcja: płaska powierzchnia
• Wersja oszczędzająca powietrze: zużycie powietrza maks. zredukowane o 48% (wbudowany układ powrotu powietrza wylotowego)
  - CP96-X3153: standardowy
  - CP96-X3152: wersja o mniejszej długości całkowitej, maks. 12% redukcja (niezgodne z normą ISO 15552)
• Czujniki położenia tłoka mogą być wkładane z obu stron do montażu bezpośredniego i mogą być montowane na 4 powierzchniach.
